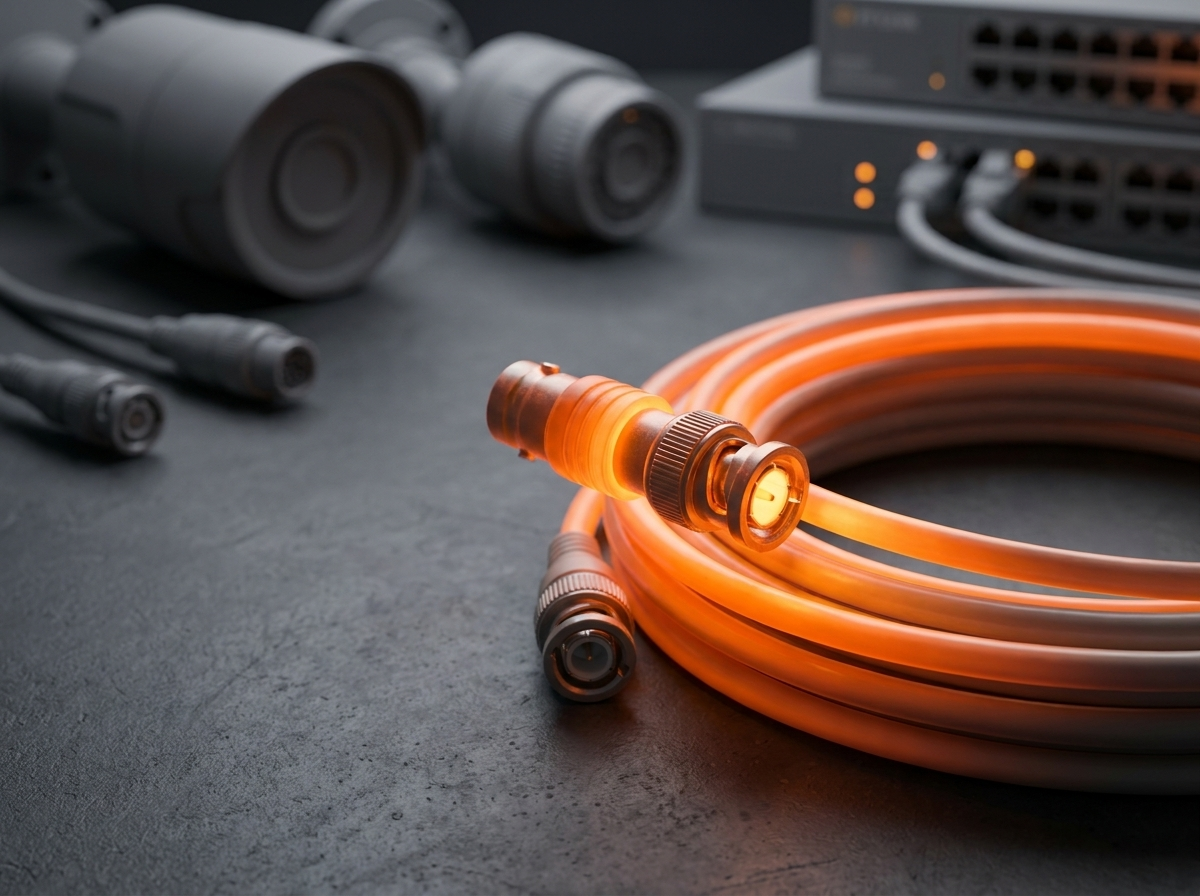

Cable BNC y RG59 para CCTV: conectores y montaje
En un sistema CCTV por coaxial, el cable no es un accesorio secundario: forma parte del enlace de vídeo entre la cámara y el grabador. Una terminación floja, una malla mal recogida o un coaxial inadecuado pueden producir pérdida de imagen, interferencias o fallos que aparecen al mover el cable.
La combinación habitual es cable coaxial RG59 de 75 ohmios con conectores BNC. Se utiliza tanto en videovigilancia analógica tradicional como en CCTV analógico HD —por ejemplo, sistemas AHD, HD-TVI o HDCVI— siempre que cámara, grabador y formato de señal sean compatibles. Esta guía se centra en ese enlace coaxial; una instalación de cámaras IP por Ethernet y PoE requiere otros cables, conectores y criterios.
Qué aporta el conector BNC en CCTV
BNC es el conector de cierre por bayoneta que se encuentra en muchas cámaras y entradas de DVR. Se inserta y gira para quedar bloqueado, por lo que ofrece una conexión más segura que un conector colocado solo a presión. Lo habitual es que cámara y grabador tengan bases BNC hembra y que el cable termine en BNC macho en ambos extremos.
Que dos conectores encajen físicamente no garantiza un enlace correcto. Para vídeo CCTV se emplea una cadena de 75 Ω: salida, cable, conectores y entrada. Los BNC también existen en aplicaciones de 50 Ω, frecuentes en instrumentación o radio. Aunque algunas versiones pueden acoplarse mecánicamente, mezclar impedancias introduce desadaptaciones y puede restar margen a la señal.
Si estás preparando o ampliando una instalación, puedes revisar la colección de seguridad y accesorios para localizar cables, conectores y otros elementos compatibles con el sistema.
Por qué RG59 y 75 ohmios importan
RG59 identifica una familia de cable coaxial con conductor central, dieléctrico, pantalla o malla y cubierta exterior. En CCTV es una opción común porque combina un diámetro manejable con la impedancia de 75 Ω utilizada por el vídeo. No debe confundirse con RG58, asociado normalmente a 50 Ω.
Los 75 ohmios no son la resistencia continua que mostraría un multímetro entre los extremos del conductor. Son la impedancia característica del enlace para señales de alta frecuencia. Mantenerla ayuda a limitar reflexiones que degradan la señal. Cuanto mayor sea el recorrido y la frecuencia transportada, más importan la atenuación del cable, el blindaje y la calidad de cada terminación.
No hay una distancia máxima universal aplicable a cualquier cámara. Depende del formato analógico HD, la resolución, la calidad del cable, los conectores y los límites declarados por el fabricante de la cámara y del DVR. Para recorridos largos, consulta esos límites y evita dejar la elección para después de tender el cable.
Cable premontado o bobina con conectores crimpados
Ambas soluciones pueden ser válidas, pero resuelven necesidades distintas.
Cable BNC premontado
Un cable ya terminado reduce herramientas y tiempo de instalación. Resulta práctico para unir equipos con un recorrido conocido, accesible y sin pasos estrechos. Un cable RG59 BNC macho-macho en distintas medidas evita tener que pelar y crimpar cada extremo: se elige la longitud, se tiende sin dañarlo y se conecta a cámara y grabador.
Su principal limitación es física. El conector ocupa más que el propio cable y puede complicar el paso por tubos o perforaciones. Tampoco permite ajustar la longitud con precisión. No conviene cortar un cable premontado pensando que después se podrá reutilizar el mismo conector.
Bobina de RG59 y crimpado en obra
La bobina permite adaptar cada tramo, pasar primero el coaxial y terminarlo en el punto exacto. Es útil cuando hay muchas cámaras, canalizaciones estrechas o recorridos de longitudes diferentes. A cambio, requiere conectores compatibles con el diámetro y la construcción concreta del cable, además de pelacables y crimpadora adecuados.
Un conector BNC para crimpar compatible con RG59 de 2,5 mm debe elegirse comprobando la compatibilidad con el cable y la herramienta. «RG59» por sí solo no garantiza que cualquier casquillo ajuste bien: pueden variar la cubierta, la malla y el conductor.
| Situación | Opción más práctica | Comprobación clave |
|---|---|---|
| Un tramo corto y accesible | Cable premontado BNC macho-macho | Longitud suficiente sin dejar tensión |
| Varios recorridos a medida | Bobina RG59 y BNC crimpado | Conector y mordaza compatibles |
| Paso por tubo estrecho | Tender cable sin terminar | Radio de curvatura y espacio para trabajar |
| Reparación de un extremo dañado | Sustituir el conector si queda cable sano | Cortar hasta material limpio y volver a probar |
| Instalación exterior | Cable y protección aptos para exterior | Evitar agua en conectores y cajas |
Cómo montar un conector BNC de crimpado
El detalle exacto de pelado depende del modelo de conector. Antes de empezar, consulta su esquema y usa la medida indicada; pelar «a ojo» es una causa habitual de contactos inestables.
- Corta el coaxial recto. El extremo debe quedar limpio, sin aplastar el dieléctrico.
- Introduce primero el casquillo de crimpado. Olvidarlo obliga a desmontar y repetir la terminación.
- Pela la cubierta por etapas. Deja expuestos malla, dieléctrico y vivo según las cotas del conector.
- Ordena la pantalla. Repliega la malla de forma uniforme, sin hilos hacia el conductor central. Conserva la lámina si el diseño lo requiere.
- Monta el pin central si existe. Algunos BNC de crimpado usan un contacto separado; debe quedar fijado con la cavidad correcta de la herramienta.
- Inserta el cuerpo del BNC. El dieléctrico y el conductor deben asentarse hasta la posición prevista, sin holguras.
- Desliza y crimpa el casquillo. Usa la mordaza correspondiente. Apretar con alicates puede deformarlo sin asegurar presión uniforme.
- Inspecciona y prueba. Tira suavemente del conector y verifica que no gire ni se desplace.
Con el cable desconectado de los equipos, un multímetro puede confirmar continuidad de vivo a vivo y de malla a malla. No debe haber continuidad entre vivo y malla. Esta prueba detecta cortocircuitos y circuitos abiertos, aunque no certifica por sí sola el comportamiento del enlace a la frecuencia de vídeo.
Errores frecuentes y su síntoma
- Un hilo de malla toca el vivo: puede desaparecer la imagen por completo o volverse intermitente.
- Crimpado con la mordaza equivocada: el conector queda flojo y falla al moverlo.
- Exceso de conductor central: puede dañar o forzar la base BNC; si queda corto, no hace buen contacto.
- RG58 o componentes de 50 Ω: el conector puede parecer correcto, pero la cadena deja de estar adaptada a 75 Ω.
- Curvas cerradas o grapas que aplastan el coaxial: alteran su geometría y pueden aumentar pérdidas.
- Empalmes y adaptadores innecesarios: añaden puntos de fallo. Un tramo continuo suele ser más fiable.
- Tender junto a potencia sin precaución: motores, fuentes y cableado eléctrico pueden introducir ruido. Separa recorridos cuando sea posible y respeta la normativa aplicable.
- Confundir vídeo con alimentación: el BNC transporta la señal de vídeo. La cámara necesita alimentación por el sistema previsto; un coaxial de vídeo convencional no la proporciona por sí solo.
Checklist antes de poner la cámara en servicio
- Confirma que cámara y DVR admiten el mismo formato y resolución de CCTV analógico HD.
- Verifica RG59, 75 Ω y BNC de 75 Ω en todo el enlace.
- Comprueba que ambos extremos necesitan BNC macho.
- Elige premontado o bobina según longitud, canalización y herramientas disponibles.
- Evita tensión mecánica, aplastamientos y radios de curvatura cerrados.
- Revisa que no haya malla suelta tocando el vivo.
- Etiqueta cada extremo antes de conectar varios canales al DVR.
- Prueba primero el cable y después la imagen, tanto de día como con la iluminación infrarroja activa.
Esta última comprobación es útil porque una cámara puede consumir más al encender sus LED infrarrojos. Si el fallo aparece solo de noche, revisa también la fuente, la sección y la caída de tensión del cable de alimentación; no atribuyas automáticamente el problema al BNC.
Preguntas frecuentes
¿BNC significa que la cámara es analógica?
No necesariamente en cualquier equipo profesional, pero en videovigilancia suele asociarse a vídeo analógico o analógico HD por coaxial. Comprueba el formato indicado en cámara y DVR; compartir conector no basta para asegurar compatibilidad.
¿Puedo usar RG58 en vez de RG59 para CCTV?
No es la sustitución recomendada. RG58 suele ser de 50 Ω, mientras que el enlace de vídeo CCTV está diseñado normalmente para 75 Ω. Usa cable y conectores especificados para vídeo de 75 Ω.
¿Es mejor un BNC crimpado que uno premontado?
No por definición. Un cable premontado de la longitud adecuada simplifica el trabajo y reduce errores de terminación. El crimpado es preferible cuando hay que pasar cable por canalizaciones o ajustar muchos tramos, siempre que se haga con componentes y herramientas compatibles.
¿Cómo sé si el conector BNC está mal montado?
Busca holgura, giro del cuerpo, malla visible cerca del vivo o fallos al mover el cable. Comprueba continuidad con el tramo desconectado. Si persiste el problema, corta el extremo dañado y realiza una terminación nueva siguiendo las cotas del conector.
¿El mismo RG59 sirve para cualquier distancia y resolución?
No. La distancia admisible cambia según el sistema, la resolución, la atenuación del cable y las especificaciones de los equipos. Consulta la documentación de cámara y DVR y deja margen, sobre todo en tendidos largos.
¿Puedo llevar vídeo y alimentación por el mismo cable RG59?
El RG59 coaxial convencional se usa para vídeo. Existen cables combinados que incorporan conductores de alimentación junto al coaxial, pero son circuitos separados dentro del conjunto. Verifica tensión, polaridad, consumo y caída de tensión antes de alimentar la cámara.
