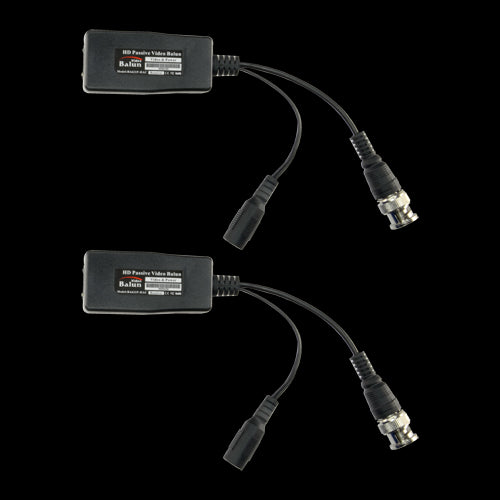

Transcetor passivo de vídeo e alimentação Safire sobre par entrançado, composto por 2 unidades para transmissão e receção, concebido especificamente para alta definição analógica (HD). Otimizado para transmitir o sinal de vídeo e de alimentação de uma câmara analógica HDTVI ou HDCVI através de cabo de par entrançado. O sistema é constituído por dois baluns, um atuando como transmissor (divisor) e o outro como recetor (injetor). Possuem uma ligação BNC (vídeo) e um conector de alimentação fêmea (transmissor) ou macho (recetor), bem como um conector RJ45 para o cabo UTP que interliga os dois baluns. Dos quatro pares de fios do cabo UTP, é utilizado um par para vídeo e três pares para alimentação. O sinal de dados ou áudio é transmitido pela onda portadora de vídeo em tecnologias HD analógicas, como HDTVI ou HDCVI. O comprimento máximo entre a extremidade ligada à câmara e a extremidade ligada à saída de vídeo depende da resolução do sinal e da tecnologia de alta definição utilizada: HDTVI 720p - 230 m. HDTVI 1080p - 230 m. HDCVI 720p - 450 m. HDCVI 1080p - 180 m. Protegido contra surtos e descargas, design antiestático com uma rejeição excecional de ruído.
Especificações:
- Safire
- Balun (Transceptor)
- 1 canal
- Alcance: 180 ~ 450 m
- Alimentação elétrica: Não necessária (Passiva)
- Entrada/Saída de Vídeo: BNC (macho)
- Entrada/saída de energia: Conector padrão (macho/fêmea)
- Distância de transmissão: HDTVI: 230 m (720p e 1080p) / HDCVI: 450 m (720p) e 180 m (1080p)
- Conector de par entrançado: RJ45
- Diafonia: 60 dB
- Impedância de entrada: 75 Ohm
- Impedância de saída: 100 Ohm
- Categoria do cabo: UTP categoria 5/6
- 2 unidades
