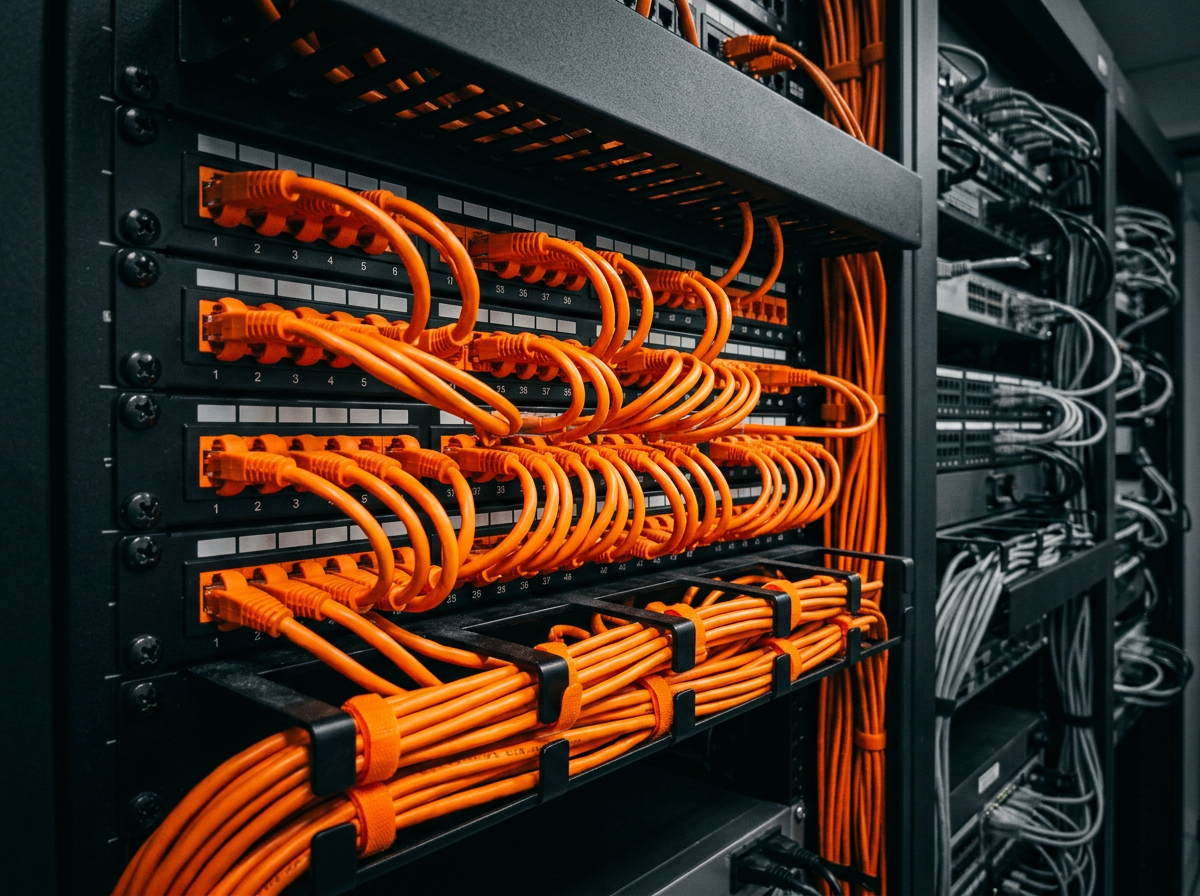

Patch panel y keystone: cómo ordenar la red de una oficina
Cuando una oficina crece, conectar cada toma de pared directamente al switch termina creando un ovillo difícil de mantener. Un patch panel reúne el cableado fijo del edificio en un punto ordenado; los latiguillos cortos enlazan después cada puerto con el switch. Los módulos keystone permiten terminar cada línea de forma modular y sustituir una toma sin rehacer todo el panel.
No es un accesorio decorativo. Una buena terminación reduce tirones sobre el switch, facilita localizar averías y permite cambiar la distribución de la red sin tocar el cableado que pasa por paredes y falsos techos.
Qué hace cada componente
El cable horizontal va desde la toma del puesto hasta el rack. En el extremo del usuario termina en una roseta o caja; en el rack termina en un patch panel. Un latiguillo conecta ese puerto del panel con el switch. El switch es el equipo activo que mueve tráfico; el panel es pasivo y organiza conexiones.
Un keystone es un módulo normalizado que encaja en placas, cajas y paneles configurables. Puede ser RJ45, fibra, HDMI o USB, aunque en redes de oficina el más común es RJ45. Si necesitas una terminación flexible, un keystone RJ45 Cat.6A sin herramientas permite montar o reemplazar el módulo sin una herramienta de impacto tradicional, siguiendo el código de colores indicado.
Patch panel fijo o modular
| Tipo | Ventaja | Inconveniente | Cuándo elegirlo |
|---|---|---|---|
| Panel fijo | Rápido y homogéneo | Menos flexible al sustituir puertos | Instalaciones repetitivas de una categoría |
| Panel keystone | Módulos intercambiables | Coste y montaje algo mayores | Redes mixtas o con cambios frecuentes |
| Panel de alta densidad | Muchos puertos por unidad | Gestión de latiguillos más exigente | Racks con espacio limitado |
Un patch panel Cat6 UTP de 48 puertos en 1U aprovecha mucho espacio, pero no siempre es la opción más cómoda para una oficina pequeña. Veinticuatro puertos con guía y espacio para maniobrar pueden reducir errores. La densidad debe elegirse junto con la profundidad del rack, los organizadores y el número real de tomas.
Categoría: toda la cadena cuenta
La categoría final no la decide una sola etiqueta. Cable, conectores, keystones, patch panel y latiguillos deben ser compatibles. Si instalas cable Cat6A y terminas en componentes Cat5e, la cadena no puede certificarse como Cat6A.
Para 1 Gb/s en distancias normales, Cat6 ofrece margen suficiente en muchas oficinas. Cat6A resulta apropiado cuando se planifica 10 Gb/s hasta 100 metros o se quiere mayor reserva frente a interferencias. Cat7 y Cat8 no deben comprarse solo por tener un número superior: revisa conectores, certificación, distancia y necesidad real.
Puedes revisar cable, latiguillos y conectividad en la colección de cables y adaptadores de red. Mantén la misma categoría de diseño y documenta cualquier tramo que quede por debajo.
UTP, FTP y STP: no mezcles blindajes sin plan
UTP no incorpora pantalla global y suele ser suficiente en oficinas con una instalación limpia. FTP o STP añade apantallamiento para entornos con interferencias, bandejas próximas a potencia o determinados requisitos. Sin embargo, el blindaje debe conservar continuidad y disponer de una puesta a tierra adecuada. Un sistema blindado mal terminado puede no aportar la mejora esperada.
Si el proyecto usa componentes STP, un módulo keystone RJ45 Cat6 STP debe formar parte de una cadena coherente. No mezcles un cable apantallado, un panel UTP y latiguillos al azar esperando una instalación certificable.
Plan de puertos para una oficina pequeña
Cuenta puestos, impresoras, puntos de acceso, teléfonos IP, cámaras, control de acceso y equipos de sala. Después reserva entre un 20 % y un 30 % para crecimiento. Una oficina con 12 puestos de dos tomas ya consume 24 puertos; añade impresoras, AP y servicios antes de escoger un panel de 24.
Una distribución práctica puede ser:
- Puertos 1–24: puestos de trabajo.
- Puertos 25–28: puntos de acceso Wi-Fi.
- Puertos 29–32: cámaras y control de acceso.
- Puertos 33–36: impresoras y salas.
- Resto: crecimiento y pruebas.
Etiqueta ambos extremos con el mismo identificador, por ejemplo R1-P18 y OF-07-B. Registra qué puerto de panel enlaza con qué puerto de switch y VLAN. Una hoja sencilla evita horas de rastreo.
Montaje paso a paso
- Define el mapa de tomas y la categoría.
- Deja reserva de cable en rack sin crear bobinas apretadas.
- Instala panel y organizadores antes de terminar hilos.
- Respeta el trenzado de los pares hasta cerca del contacto.
- Usa el mismo esquema T568A o T568B en ambos extremos.
- Sujeta la cubierta exterior, no los pares internos.
- Prueba continuidad y orden de pares en cada línea.
- Si el proyecto lo requiere, certifica rendimiento con equipo adecuado.
- Etiqueta antes de conectar latiguillos.
- Fotografía y documenta el resultado final.
Errores que generan averías intermitentes
Destrenzar demasiado los pares. Aumenta diafonía y perjudica el rendimiento.
Doblar el cable con un radio muy cerrado. Puede alterar geometría o dañar fibras si la instalación es mixta.
Apretar bridas hasta deformar la cubierta. Usa velcro y sujeción moderada.
Colgar el peso del mazo sobre conectores. Añade pasacables y alivio de tensión.
No probar antes de cerrar el rack. Un error de pares es más fácil de corregir con acceso libre.
Llenar todos los puertos desde el primer día. Sin reserva, la primera ampliación obliga a improvisar.
Decisión rápida
Elige panel fijo si toda la instalación es homogénea y estable. Elige panel modular keystone si prevés cambios, puertos de distintos tipos o sustituciones rápidas. Usa 24 puertos cuando primen comodidad y crecimiento gradual; 48 puertos en 1U cuando la densidad sea importante y exista buena gestión de latiguillos.
Para una instalación B2B, conviene definir también PoE, VLAN, redundancia y documentación antes de comprar. TiendaCables puede ayudarte a revisar lista de materiales y compatibilidad entre cable, terminación, rack y electrónica.
Preguntas frecuentes
¿El patch panel sustituye al switch?
No. El panel es pasivo y organiza el cableado; el switch conecta los equipos a la red.
¿Puedo poner un keystone Cat6A en cable Cat6?
Puede funcionar, pero la cadena se evalúa por su componente y montaje más limitante. No se convierte automáticamente en Cat6A.
¿Necesito un patch panel para ocho tomas?
No es obligatorio, pero mejora orden, etiquetado y mantenimiento. Un panel pequeño o modular puede ser suficiente.
¿UTP o STP para una oficina normal?
UTP suele bastar si se respetan distancias respecto a potencia. STP requiere un diseño coherente de blindaje y tierra.
¿Qué prueba mínima debo realizar?
Comprueba continuidad, orden de pares, cortocircuitos y longitud. Para garantizar categoría y rendimiento, utiliza certificación de enlace permanente.
