¿Buscas una conexión de red segura, profesional y libre de interferencias? Instalar conectores RJ45 blindados es esencial para garantizar la máxima protección y rendimiento en redes Ethernet, especialmente en entornos industriales o de alta demanda. En esta guía completa aprenderás, paso a paso, cómo instalar conectores RJ45 blindados correctamente, qué herramientas necesitas, los errores más comunes y consejos expertos para lograr una terminación perfecta y duradera.
¿Por qué elegir conectores RJ45 blindados?
Los conectores RJ45 blindados (STP/FTP) están diseñados para minimizar la interferencia electromagnética (EMI) y la diafonía, protegiendo la señal de datos y asegurando una transmisión estable incluso en ambientes con alta presencia de equipos eléctricos o industriales. Son ideales para:
- Redes empresariales y de centros de datos
- Instalaciones industriales
- Cableado en exteriores o zonas con ruido eléctrico
- Aplicaciones de alta velocidad (Cat6A, Cat7, Cat8)
Además, los conectores blindados ofrecen mayor durabilidad y resistencia mecánica, lo que los hace perfectos para instalaciones exigentes.
Herramientas y materiales necesarios
Antes de comenzar, reúne los siguientes elementos para una instalación profesional y sin contratiempos:
- Cable Ethernet blindado (Cat6A, Cat7, Cat8)
- Conectores RJ45 blindados compatibles con el tipo de cable
- Crimpadora para conectores RJ45 blindados
- Pelacables o cuchilla de precisión
- Tijeras o cortadores de presión
- Tester de red para verificar la conexión
- Bota protectora (opcional, pero recomendada para prolongar la vida útil del conector)
Tipos de conectores RJ45 blindados
Existen diferentes modelos según la categoría y el método de instalación:

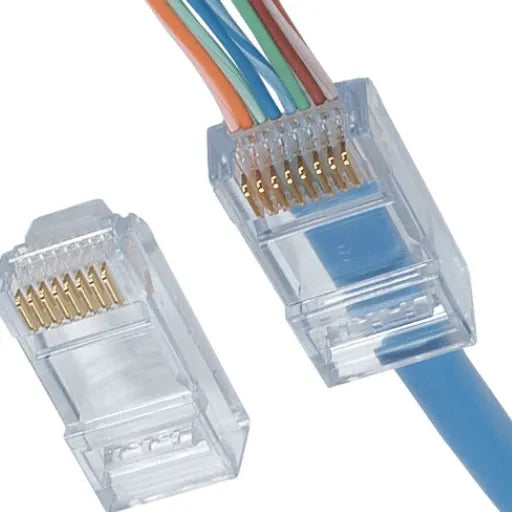

- Conectores pasantes: Permiten que los cables atraviesen el conector antes de crimpar, facilitando la alineación y reduciendo errores.
- Conectores de campo sin herramientas: Ideales para instalaciones rápidas y sin crimpadora, especialmente en exteriores o situaciones de mantenimiento.
- Conectores estándar: Requieren crimpadora y son los más comunes en instalaciones profesionales.
Paso a paso: Instalación de conectores RJ45 blindados
1. Preparar el cable
- Mide y corta el cable Ethernet a la longitud deseada.
- Pela la cubierta exterior del cable (aprox. 2-3 cm) usando el pelacables, cuidando no dañar los pares internos ni el blindaje.
- Desenrolla y endereza los pares de cables. Si el cable tiene hilo de tierra o malla de blindaje, sepáralos y déjalos listos para el siguiente paso.
2. Preparar el blindaje
- Retuerce la malla de blindaje y el hilo de tierra, formando una trenza compacta.
- Si el conector lo requiere, coloca la malla y el hilo de tierra en contacto con la carcasa metálica del conector para asegurar la continuidad de la protección.
3. Ordenar los cables según el estándar
El orden de los cables es fundamental para una transmisión correcta. Los estándares más usados son T568A y T568B. El más común en redes comerciales es el T568B:
Asegúrate de alinear y cortar los cables para que queden parejos y entren completamente en el conector.
4. Insertar los cables en el conector
- Con el clip hacia abajo, introduce los cables en el conector RJ45 blindado, verificando que cada uno llegue hasta el fondo y esté en el orden correcto.
- Si usas un conector pasante, los cables saldrán por el extremo y podrás verificar visualmente la alineación antes de cortar el exceso.
5. Crimpar el conector
- Coloca el conector en la crimpadora y aplica presión firme para que las cuchillas internas perforen el aislamiento y hagan contacto con los conductores.
- En conectores blindados, asegúrate de que la carcasa metálica quede bien ajustada al blindaje del cable. Algunas crimpadoras tienen una sección especial para crimpar el blindaje externo.
- Si usas conectores de campo sin herramientas, sigue las instrucciones del fabricante para cerrar el conector y asegurar los contactos.
6. Instalar la bota protectora (opcional)
- Desliza la bota protectora sobre el conector para evitar daños mecánicos y prolongar la vida útil del cable, especialmente en instalaciones donde se manipulan frecuentemente los cables.
7. Verificar la conexión
- Utiliza un tester de red para comprobar la continuidad y el correcto orden de los cables.
- Revisa que el blindaje esté conectado y que no haya cortocircuitos ni cables sueltos.
Consejos expertos para una instalación perfecta
- Invierte en herramientas de calidad: Una crimpadora profesional y conectores certificados garantizan conexiones fiables y duraderas.
- No fuerces los cables: Si los cables no entran fácilmente, revisa el orden y la alineación antes de crimpar.
- Mantén el blindaje intacto: El blindaje debe estar en contacto con la carcasa metálica del conector para asegurar la protección EMI.
- Evita cortes excesivos: Deja suficiente longitud de cable para que la cubierta llegue hasta el conector, evitando que los pares queden expuestos.
- Verifica el estándar: Confirma siempre el estándar de cableado (T568A/B) antes de crimpar.
Errores comunes y cómo evitarlos
- Orden incorrecto de cables: Provoca fallos de red y pérdida de señal. Revisa dos veces antes de crimpar.
- Blindaje mal conectado: Reduce la protección EMI y puede causar interferencias.
- Uso de herramientas inadecuadas: Puede dañar los cables o los conectores, generando conexiones poco fiables.
- No usar bota protectora: El conector queda expuesto a daños mecánicos y humedad.
Preguntas frecuentes sobre conectores RJ45 blindados
¿Necesito conectores blindados para mi red doméstica?
Solo si tienes muchos equipos eléctricos cerca o necesitas máxima protección contra interferencias. En oficinas y entornos industriales, son altamente recomendados.
¿Puedo instalar conectores RJ45 blindados sin crimpadora?
Sí, existen conectores de campo sin herramientas, ideales para instalaciones rápidas y mantenimiento.
¿Qué categoría de cable debo usar?
Para redes Gigabit y superiores, utiliza cables Cat6A, Cat7 o Cat8 blindados para aprovechar al máximo la velocidad y protección.
